功率管理

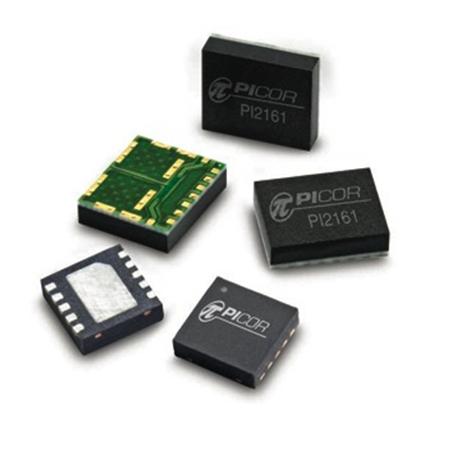

Picor冷开关系列
时间:2020-02-24 12:56    作者:admin    浏览:
Picor Cool-Switch 是一个高速电子电路断路器控制器IC,配合N沟道场效应管,是适合中级电压应用的高电平端断路开关应用,是极低功耗解决方案,对过流故障及EN遥控失能的情况的动态反应十分迅速。
    咨询及购买请联系NuPower。

    优点:
    系统设计灵活
    提升效率及可靠性
    实时控制系统设计
    可用大功率FET扩容
    灵活的系统配置

    特性:
    可编程过流关断
    快速负载故障动态响应 : 120 ns 断路
    快速关断 (EN引脚)、 200ns延迟(典型)
    4A 栅极放电电流
    负载状况显示





产品
功能 Disconnect 开关 Disconnect 开关
规格书下载
产品缩略图
选型工具
产品类型 控制器 集成控制器及MOSFET
VDS (V)   60
电流 (A)   12
MOSFET RDS(on) (mΩ)   8.5
TJ 工作温度范围 (°C) -40 to +125 -40 to +125
内部MOSFET (TJ) 工作温度范围 (°C)   -40 to +150
最大总线工作电压 (V)(持续) 80 55
典型过流Turn-off 时间 (ns) 120 120
Current Sensing (类型) High Side
Shunt
High Side
Low Loss
Peak Gate Discharge
Current (Amps)
4
Controller Configuration
(High / Low / Both)
High Side High Side
Fault Flag 输出 过流 Trip and UVLO 过流 Trip and UVLO
封装类型 DFN-10 LGA
封装大小 W x L x H (mm) 3 x 3 x 1 7 x 8 x 2
